型式：短應力線萬能軋鋼機

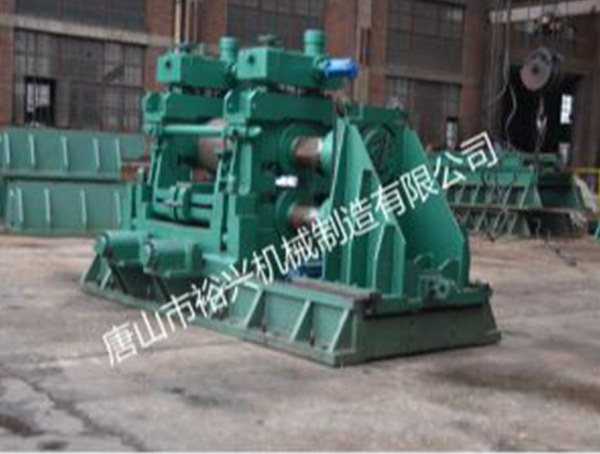

結構組成：萬能軋機主要由水平輥壓下、水平輥輥系、立輥輥系、支架裝配、立輥側壓裝置、橫移小車及地腳板等組成。萬能軋機如下圖所示。
1--水平輥壓下裝置 2--水平輥輥系 3--液壓螺絲
4--橫移小車 5--立輥側壓裝置 6--支架裝配
7--地腳板裝配
――水平壓下用來調整水平輥輥縫，采用液壓馬達傳動，蝸輪蝸桿減速機減速，壓下位置的檢測由壓下箱體上的編碼器反饋，并配有刻度盤及手動裝置。
――水平輥的徑向力由四列圓柱滾子軸承承受，四列圓柱滾子軸承可承受較大的徑向力并可實現軋輥的快速更換，水平輥的軸向力由操作側的雙列推力圓錐滾子軸承承受。水平軋輥為復合結構，由輥軸與輥環組成，這樣輥軸可重復使用。為保證上下水平輥輥環沿軋輥軸線方向的相對位置，在操作側設有水平輥手動軸向調整裝置。
――萬能軋機的立輥采用雙列圓錐滾子軸承承受軋件腿部的變形抗力，立輥安裝在立輥箱體中，立輥箱體可在萬能軋機支架組成的滑道內前后滑動。萬能軋機左右立輥的位置可單獨調整，由立輥側壓裝置上的液壓馬達通過蝸輪蝸桿機構傳動立輥側壓螺絲并帶動立輥箱體來實現。立輥開口度由側壓螺絲尾部的磁致位移傳感器來檢測，并配有刻度盤及手動調整裝置。
――萬能軋機的支架裝配是用來支撐輥系部件、立輥及其側壓裝置的。它是由四個單獨的支架通過前后的橫梁及立輥側壓橫梁連接起來的，支架裝配通過液壓螺絲固定在橫移小車上，橫移小車在傳動側萬向軸下的液壓缸作用下可在地腳板上移動。
――萬能軋機上所有的介質管路均通過快速組合板集中在橫移小車的傳動側，換輥時由傳動側的換輥液壓缸將整個軋機推出軋線或拉入軋線，所有介質管路可自動斷開或接通，不需要人工拆卸管路，可縮短換輥時間，降低勞動強度。
――萬能軋機的傳動由直流電機通過硬齒面聯合減速機、萬向聯軸器傳動水平輥，立輥是被動的。
